MessageConverter

2022-08-16

MessageConverter

1、请求体和响应体

请求和响应都有对应的body，而这个body就是需要关注的主要数据。

请求体

请求体与请求的查询参数或者表单参数是不同的，

请求体的表述一般就是一段字符串；
而查询参数可以看作url的一部分，这两个是位于请求报文的不同地方；
表单参数可以按照一定格式放在请求体中，也可以放在url上作为查询参数。总之可以把请求体看作客户端通过请求报文捎带的字符串。

响应体

响应体则是浏览器渲染页面的依据，对于一个普通html页面得响应，响应体就是这个html页面的源代码。

2、Accept 与 Content-Type

含义

Accept 表示客户端希望接收的响应 body 类型，服务器可根据此字段选择合适的结果表述。
Content-Type 代表客户端发送的 body 的数据类型。
- 请求体和响应体都是需要配合 Content-Type 头部使用的，这个头部主要用于说明 body 中的字符串是什么格式的，比如：text，json，xml 等。
- 对于请求报文，只有通过此头部，服务器才能知道怎么解析请求体中的字符串；
- 对于响应报文，浏览器通过此头部才知道应该怎么渲染响应结果，是直接打印字符串还是根据代码渲染为一个网页。

常见的媒体格式

text/html   # HTML格式
text/plain  # 纯文本格式
text/xml    # XML格式
image/gif   # gif图片格式
image/jpeg  # jpg图片格式
image/png   # png图片格式

application/xhtml+xml # XHTML格式
application/xml       # XML数据格式
application/atom+xml  # Atom XML聚合格式
application/json      # JSON数据格式
application/pdf       # pdf格式
application/msword    # Word文档格式

比如

表示希望接收的数据类型是 xml 格式，本次请求发送的数据的数据格式是 html。

1 2	Accept:text/xml; Content-Type:text/html;

表示的是希望接收数据格式的顺序最好先是 application/xml，不行的话使用 application/json。

1	Accept application/xml,application/json

接收任意类型。

1	accept:/`

一大段资源，在最后又加上了*/*：客户端支持这些类型，并指定了希望得到类型的优先级，如果没有，依次表达意愿。

1	"Accept", "image/gif, image/jpeg, image/pjpeg, ... application/msword, /"，

Accept/Content-Type 对于 Java

对于 HttpServletRequest 和 HttpServletResponse，可以分别调用 getInputStream 和 getOutputStream 来直接获取 body，但是获取到的仅仅只是一段字符串。对于 Java 来说，处理一个对象肯定比处理一个字符串要更方便得也更好理解，Accept 与 Content-Type 的作用就是进行类型之间的转换：

根据 Content-Type 头部，将 body 字符串转换为 java 对象；
反过来，根据 Accept 头部，将 java 对象转换客户端期望格式的字符串。

SpringMVC 提供了多种 MessageConverter，用户也可以自己扩展实现，框架启动的时候，会装载能支持的各种 MessageConverter，请求来的时候，根据上述设置依次查找本地是否有对应的 MessageConverter，如果找到就用找到的 MessageConverter 返回对应的类型数据。

3、HttpMessageConverter

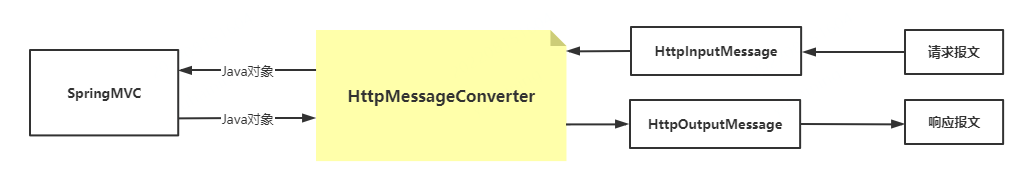

HttpMessageConverter<T> 是 Spring 3.0 新添加的一个接口，负责将请求信息转换为一个T类型的对象，将T类型的对象输出为响应信息。其中read和write方法的参数分别有有HttpInputMessage和HttpOutputMessage对象，这两个对象分别代表着一次http通讯中的请求和响应部分。

package org.springframework.http.converter;

import java.io.IOException;
import java.util.Collections;
import java.util.List;

import org.springframework.http.HttpInputMessage;
import org.springframework.http.HttpOutputMessage;
import org.springframework.http.MediaType;
import org.springframework.lang.Nullable;

/**
 * Strategy interface for converting from and to HTTP requests and responses.
 * @since 3.0
 * @param <T> the converted object type
 */
public interface HttpMessageConverter<T> {
	/**
	 * 判断该转换器是否能将请求内容转换成Java对象
	 */
	boolean canRead(Class<?> clazz, @Nullable MediaType mediaType);

	/**
	 * 判断该转换器是否可以将Java对象转换成返回内容
	 */
	boolean canWrite(Class<?> clazz, @Nullable MediaType mediaType);

	/**
	 * 获得该转换器支持的MediaType类型
	 */
	List<MediaType> getSupportedMediaTypes();

	default List<MediaType> getSupportedMediaTypes(Class<?> clazz) {
		return (canRead(clazz, null) || canWrite(clazz, null) ?
				getSupportedMediaTypes() : Collections.emptyList());
	}

	/**
	 * 将请求信息流转换为T类型的对象
	 */
	T read(Class<? extends T> clazz, HttpInputMessage inputMessage)
			throws IOException, HttpMessageNotReadableException;

	/**
	 * 将T类型的对象写到响应流中，同时指定相应的MediaType为contentType
	 */
	void write(T t, @Nullable MediaType contentType, HttpOutputMessage outputMessage)
			throws IOException, HttpMessageNotWritableException;
}

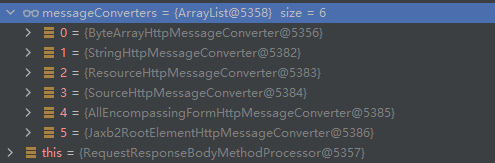

DispatcherServlet 默认装配 RequestMappingHandlerAdapter ，可以打断点查看默认装配的 HttpMessageConverter：

messageconverter

实现类	功能	读支持MediaType	写支持MediaType
StringHttpMessageConverter	数据与String类型的相互转换	`text/*`	`text/plain`
ByteArrayHttpMessageConverter	数据与字节数组的相互转换	`/`	`application/octet-stream`
FormHttpMessageConverter	表单与MultiValueMap的相互转换	`application/x-www-form-urlencoded`	`application/x-www-form-urlencoded`
SourceHttpMessageConverter	数据与javax.xml.transform.Source的相互转换	`text/xml和application/xml`	`text/xml和application/xml`
MarshallingHttpMessageConverter	使用Spring的Marshaller/Unmarshaller转换xml数据	`text/xml和application/xml`	`text/xml和application/xml`
MappingJackson2HttpMessageConverter	使用Jackson的ObjectMapper转换Json数据	`application/json`	`application/json`
MappingJackson2XmlHttpMessageConverter	使用Jackson的XmlMapper转换xml数据	`application/xml`	`application/xml`
BufferedImageHttpMessageConverter	数据与java.awt.image.BufferedImage的相互转换	`Java I/O API支持的所有类型`	`Java I/O API支持的所有类型`

4、MessageConverter 的调用

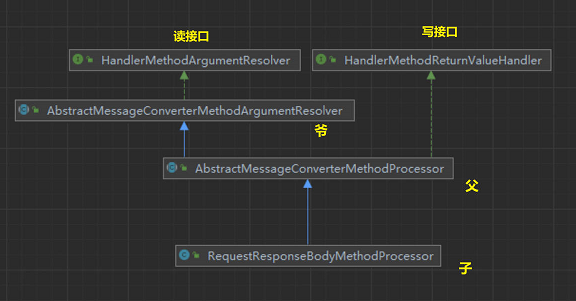

对于消息转换器的调用，都是在 RequestResponseBodyMethodProcessor 类中完成的。它实现了HandlerMethodArgumentResolver 和 HandlerMethodReturnValueHandler 两个接口，分别实现了处理参数和处理返回值的方法。

（⬇折叠代码块）

子类RequestResponseBodyMethodProcessor源码

/**
 * Resolves method arguments annotated with {@code @RequestBody} and handles return
 * values from methods annotated with {@code @ResponseBody} by reading and writing
 * to the body of the request or response with an {@link HttpMessageConverter}.
 *
 * <p>An {@code @RequestBody} method argument is also validated if it is annotated
 * with {@code @javax.validation.Valid}. In case of validation failure,
 * {@link MethodArgumentNotValidException} is raised and results in an HTTP 400
 * response status code if {@link DefaultHandlerExceptionResolver} is configured.
 */
public class RequestResponseBodyMethodProcessor extends AbstractMessageConverterMethodProcessor {

   /**
    * 以下是四个重载的构造函数，使用super调用父类的构造方法
    * 传入List<HttpMessageConverter<?>> converters参数
    */
   public RequestResponseBodyMethodProcessor(List<HttpMessageConverter<?>> converters) {
      super(converters);
   }

   public RequestResponseBodyMethodProcessor(List<HttpMessageConverter<?>> converters,
         ContentNegotiationManager manager) {

      super(converters, manager);
   }

   public RequestResponseBodyMethodProcessor(List<HttpMessageConverter<?>> converters,
         List<Object> requestResponseBodyAdvice) {

      super(converters, null, requestResponseBodyAdvice);
   }

   public RequestResponseBodyMethodProcessor(List<HttpMessageConverter<?>> converters,
         ContentNegotiationManager manager, List<Object> requestResponseBodyAdvice) {

      super(converters, manager, requestResponseBodyAdvice);
   }

   /**
    * 然后重写读接口HandlerMethodArgumentResolver和写接口HandlerMethodReturnValueHandler中的两个方法
    */

   @Override
   public boolean supportsParameter(MethodParameter parameter) {
      return parameter.hasParameterAnnotation(RequestBody.class);
   }

   @Override
   public boolean supportsReturnType(MethodParameter returnType) {
      return (AnnotatedElementUtils.hasAnnotation(returnType.getContainingClass(), ResponseBody.class) ||
            returnType.hasMethodAnnotation(ResponseBody.class));
   }

   /**
    * Throws MethodArgumentNotValidException if validation fails.
    * @throws HttpMessageNotReadableException if {@link RequestBody#required()}
    * is {@code true} and there is no body content or if there is no suitable
    * converter to read the content with.
    */
   @Override
   public Object resolveArgument(MethodParameter parameter, ModelAndViewContainer mavContainer,
         NativeWebRequest webRequest, WebDataBinderFactory binderFactory) throws Exception {
      /**
       * 使用MessageConverter读取传入的参数，readWithMessageConverters方法调用在本类中被重写
       * 重写自爷爷类AbstractMessageConverterMethodArgumentResolver
       */
      Object arg = readWithMessageConverters(webRequest, parameter, parameter.getGenericParameterType());
      String name = Conventions.getVariableNameForParameter(parameter);

      WebDataBinder binder = binderFactory.createBinder(webRequest, arg, name);
      if (arg != null) {
         validateIfApplicable(binder, parameter);
         if (binder.getBindingResult().hasErrors() && isBindExceptionRequired(binder, parameter)) {
            throw new MethodArgumentNotValidException(parameter, binder.getBindingResult());
         }
      }
      mavContainer.addAttribute(BindingResult.MODEL_KEY_PREFIX + name, binder.getBindingResult());

      return arg;
   }

   @Override
   public void handleReturnValue(Object returnValue, MethodParameter returnType,
         ModelAndViewContainer mavContainer, NativeWebRequest webRequest)
         throws IOException, HttpMediaTypeNotAcceptableException, HttpMessageNotWritableException {

      mavContainer.setRequestHandled(true);
      ServletServerHttpRequest inputMessage = createInputMessage(webRequest);
      ServletServerHttpResponse outputMessage = createOutputMessage(webRequest);
	  /**
       * 使用MessageConverter将处理结果写出，writeWithMessageConverters方法调用的是父类
       */
      // Try even with null return value. ResponseBodyAdvice could get involved.
      writeWithMessageConverters(returnValue, returnType, inputMessage, outputMessage);
   }


   /**
    * 重写爷爷类的readWithMessageConverters方法
    */
   @Override
   protected <T> Object readWithMessageConverters(NativeWebRequest webRequest, MethodParameter methodParam,
         Type paramType) throws IOException, HttpMediaTypeNotSupportedException, HttpMessageNotReadableException {

      HttpServletRequest servletRequest = webRequest.getNativeRequest(HttpServletRequest.class);
      ServletServerHttpRequest inputMessage = new ServletServerHttpRequest(servletRequest);
      Object arg = readWithMessageConverters(inputMessage, methodParam, paramType);
      if (arg == null) {
         if (checkRequired(methodParam)) {
            throw new HttpMessageNotReadableException("Required request body is missing: " +
                  methodParam.getMethod().toGenericString());
         }
      }
      return arg;
   }

   protected boolean checkRequired(MethodParameter methodParam) {
      return methodParam.getParameterAnnotation(RequestBody.class).required();
   }
}

（⬇折叠代码块）

父类中的writeWithMessageConverters方法

/**
 * Writes the given return value to the given web request. Delegates to
 * {@link #writeWithMessageConverters(Object, MethodParameter, ServletServerHttpRequest, ServletServerHttpResponse)}
 */
protected <T> void writeWithMessageConverters(T returnValue, MethodParameter returnType, NativeWebRequest webRequest)
		throws IOException, HttpMediaTypeNotAcceptableException, HttpMessageNotWritableException {

	ServletServerHttpRequest inputMessage = createInputMessage(webRequest);
	ServletServerHttpResponse outputMessage = createOutputMessage(webRequest);
	writeWithMessageConverters(returnValue, returnType, inputMessage, outputMessage);
}

/**
 * Writes the given return type to the given output message.
 * 将给出的return值转换为output
 * @param value the value to write to the output message
 * @param returnType the type of the value
 * @param inputMessage the input messages. Used to inspect the {@code Accept} header.
 * @param outputMessage the output message to write to
 * @throws IOException thrown in case of I/O errors
 * @throws HttpMediaTypeNotAcceptableException thrown when the conditions indicated by {@code Accept} header on
 * the request cannot be met by the message converters
 */


/**
    * 方法参数ServletServerHttpRequest实现了ServerHttpRequest接口
    * 实现中用到了许多之前整理过的HttpServletRequest中的方法，实际上调用的就是HttpServletRequest
    */
@SuppressWarnings("unchecked")
protected <T> void writeWithMessageConverters(T value, MethodParameter returnType,
		ServletServerHttpRequest inputMessage, ServletServerHttpResponse outputMessage)
		throws IOException, HttpMediaTypeNotAcceptableException, HttpMessageNotWritableException {

       // 获得需要return的类型
	Class<?> clazz = getReturnValueType(value, returnType);
	Type type = getGenericType(returnType);

       /**
        * CharSequence是一个接口，常见的String、StringhBuilder、StringBuffer都实现了这个接口
        * 可以用String直接代替
        */
	if (value != null && value instanceof CharSequence) {
		clazz = String.class;
		type = String.class;
		value = (T) value.toString();
	}

      /**
       * 获得HttpServletRequest，并通过它获得MediaType
       * MediaType：媒体类型决定浏览器将以什么形式、什么编码对资源进行解析
       * text/html、text/plain、 application/xml...
       * Content-Type:也属于MediaType媒体类型，主要用于在请求头中指定资源的MediaType
       */
	HttpServletRequest servletRequest = inputMessage.getServletRequest();
	List<MediaType> requestedMediaTypes = getAcceptableMediaTypes(servletRequest);
	List<MediaType> producibleMediaTypes = getProducibleMediaTypes(servletRequest, clazz, type);

       // 如果value不为空但是MediaType是空的，抛出异常
	if (value != null && producibleMediaTypes.isEmpty()) {
		throw new IllegalArgumentException("No converter found for return value of type: " + clazz);
	}

	Set<MediaType> compatibleMediaTypes = new LinkedHashSet<MediaType>();
	for (MediaType requestedType : requestedMediaTypes) {
		for (MediaType producibleType : producibleMediaTypes) {
			if (requestedType.isCompatibleWith(producibleType)) {
				compatibleMediaTypes.add(getMostSpecificMediaType(requestedType, producibleType));
			}
		}
	}
	if (compatibleMediaTypes.isEmpty()) {
		if (value != null) {
			throw new HttpMediaTypeNotAcceptableException(producibleMediaTypes);
		}
		return;
	}
       List<MediaType> mediaTypes = new ArrayList<MediaType>(compatibleMediaTypes);
	MediaType.sortBySpecificityAndQuality(mediaTypes);

       /**
        * 找出最匹配的MediaType
        */
	MediaType selectedMediaType = null;
	for (MediaType mediaType : mediaTypes) {
		if (mediaType.isConcrete()) {
			selectedMediaType = mediaType;
			break;
		}
		else if (mediaType.equals(MediaType.ALL) || mediaType.equals(MEDIA_TYPE_APPLICATION)) {
			selectedMediaType = MediaType.APPLICATION_OCTET_STREAM;
			break;
		}
	}

	if (selectedMediaType != null) {
		selectedMediaType = selectedMediaType.removeQualityValue();
           // 遍历消息转换器
		for (HttpMessageConverter<?> messageConverter : this.messageConverters) {
			if (messageConverter instanceof GenericHttpMessageConverter) {
                   // 调用消息转换器的canWrite方法，根据返回值类型returnType和消息格式MediaType判断是否可以转换
				if (((GenericHttpMessageConverter<T>) messageConverter).canWrite(type,
						clazz, selectedMediaType)) {
					value = (T) getAdvice().beforeBodyWrite(value, returnType, selectedMediaType,
							(Class<? extends HttpMessageConverter<?>>) messageConverter.getClass(),
							inputMessage, outputMessage);
					if (value != null) {
						addContentDispositionHeader(inputMessage, outputMessage);
                            /**
                             * 如果对应的消息转换器匹配成功，使用write方法进行消息转换
                             * 将返回值被转换后的字符串写在response的输出流中
                             * 找不到对应的转换器会抛出异常，浏览器收到406状态码
                             */
						((GenericHttpMessageConverter<T>) messageConverter).write(value,
								type, selectedMediaType, outputMessage);
						if (logger.isDebugEnabled()) {
							logger.debug("Written [" + value + "] as \"" +
									selectedMediaType + "\" using [" + messageConverter + "]");
						}
					}
					return;
				}
			}
			else if (messageConverter.canWrite(clazz, selectedMediaType)) {
				value = (T) getAdvice().beforeBodyWrite(value, returnType, selectedMediaType,
						(Class<? extends HttpMessageConverter<?>>) messageConverter.getClass(),
						inputMessage, outputMessage);
				if (value != null) {
					addContentDispositionHeader(inputMessage, outputMessage);
					((HttpMessageConverter<T>) messageConverter).write(value,
							selectedMediaType, outputMessage);
					if (logger.isDebugEnabled()) {
						logger.debug("Written [" + value + "] as \"" +
								selectedMediaType + "\" using [" + messageConverter + "]");
					}
				}
				return;
			}
		}
	}
	if (value != null) {
		throw new HttpMediaTypeNotAcceptableException(this.allSupportedMediaTypes);
	}
}

爷爷类中AbstractMessageConverterMethodArgumentResolver 的 readWithMessageConverter 方法会循序遍历所有HttpMessageConverter，调用其 canRead() 方法，若返回true表示可以处理，一旦有某个HttpMessageConverter可以处理某一请求的参数MediaType，就用这个HttpMessageConverter的 read() 方法读取参数；

一旦处理完数据即将返回，又用同样的方法遍历HttpMessageConverter列表，找出第一个 canWrite() 返回true的HttpMessageConverter，调用其 write() 方法返回给客户端。

5、HttpMessageConverter 初始化

寻找子类RequestResponseBodyMethodProcessor构造方法的调用者，会发现处理器适配器 RequestHandlerMapping 使用了该方法，从中可以找到 MessageConverter list 的来源。

在ApplicationContextrefresh期间，HttpMessageConverter开始初始化，初始化分别在三个类中进行：其中RequestMappingHandlerAdapter和HttpMessageConvertersAutoConfiguration是同时行的互不干扰，HttpMessageConverters的初始化需要在前两个类初始化完成后才能进行；
RequestMappingHandlerAdapter初始化默认HttpMessageConverter列表
- 调用所有WebMvcConfigurer类型的自定义配置类（@Configuration）的configureMessageConverters方法初始化 HttpMessageConverter列表；
- 如果没有自定义的WebMvcConfigurer配置，调用addDefaultHttpMessageConverters方法初始化HttpMessageConverter列表，默认HttpMessageConverter列表都是根据ClassLoader中是否加载否一个特定类来判断某一个HttpMessageConverter是否需要加到默认列表中，并且在最后做了一下排序，仅仅是把xml类型的转换器放到了目前的HttpMessageConverter列表最后；
- 调用所有WebMvcConfigurer类型的自定义配置类的extendMessageConverters方法扩展HttpMessageConverter列表，直接加在列表尾部
HttpMessageConvertersAutoConfiguration类将所有HttpMessageConverter类型的组件(@Conponent/@Bean等)，初始化到一个有上下文提供的 HttpMessageConverter列表中；
HttpMessageConverters初始化时，将2和3两个列表合并，如果上下文提供的和默认列表中有重复但对象并非是同一个，会把上下文提供的HttpMessageConverter和默认列表中的HttpMessageConverter放在相邻的位置，并且会把上下文提供的放在前面；把所有上下文提供的且不在默认列表中的HttpMessageConverter放在整个合并列表的最前面，上下文提供的HttpMessageConverter顺序由类上的@Order(value=1)注解指定，value值越小越靠前，优先级越高。

RequestMappingHandlerAdapter 的构造方法

在初始化的时候会向存储 HttpMessageConverter 的列表 messageConverters 中添加各种类型的消息转换器。

private List<HttpMessageConverter<?>> messageConverters;	// 成员变量之一

public RequestMappingHandlerAdapter() {
	StringHttpMessageConverter stringHttpMessageConverter = new StringHttpMessageConverter();
	stringHttpMessageConverter.setWriteAcceptCharset(false);  // see SPR-7316

	this.messageConverters = new ArrayList<HttpMessageConverter<?>>(4);
	this.messageConverters.add(new ByteArrayHttpMessageConverter());
	this.messageConverters.add(stringHttpMessageConverter);
	this.messageConverters.add(new SourceHttpMessageConverter<Source>());
	this.messageConverters.add(new AllEncompassingFormHttpMessageConverter());
}

（⬇折叠代码块）

RequestMappingHandlerAdapter的getDefaultArgumentResolvers方法

/**
 * Return the list of argument resolvers to use including built-in resolvers
 * and custom resolvers provided via {@link #setCustomArgumentResolvers}.
 */
/**
 * 获取默认的参数解析器，会将各种解析器resolver添加进去
 */
private List<HandlerMethodArgumentResolver> getDefaultArgumentResolvers() {
	List<HandlerMethodArgumentResolver> resolvers = new ArrayList<HandlerMethodArgumentResolver>();

	// Annotation-based argument resolution
	resolvers.add(new RequestParamMethodArgumentResolver(getBeanFactory(), false));
	resolvers.add(new RequestParamMapMethodArgumentResolver());
	resolvers.add(new PathVariableMethodArgumentResolver());
	resolvers.add(new PathVariableMapMethodArgumentResolver());
	resolvers.add(new MatrixVariableMethodArgumentResolver());
	resolvers.add(new MatrixVariableMapMethodArgumentResolver());
	resolvers.add(new ServletModelAttributeMethodProcessor(false));
       // RequestResponseBodyMethodProcessor在这里被调用
	resolvers.add(new RequestResponseBodyMethodProcessor(getMessageConverters(), this.requestResponseBodyAdvice));
	resolvers.add(new RequestPartMethodArgumentResolver(getMessageConverters(), this.requestResponseBodyAdvice));
	resolvers.add(new RequestHeaderMethodArgumentResolver(getBeanFactory()));
	resolvers.add(new RequestHeaderMapMethodArgumentResolver());
	resolvers.add(new ServletCookieValueMethodArgumentResolver(getBeanFactory()));
	resolvers.add(new ExpressionValueMethodArgumentResolver(getBeanFactory()));
	resolvers.add(new SessionAttributeMethodArgumentResolver());
	resolvers.add(new RequestAttributeMethodArgumentResolver());

	// Type-based argument resolution
	resolvers.add(new ServletRequestMethodArgumentResolver());
	resolvers.add(new ServletResponseMethodArgumentResolver());
	resolvers.add(new HttpEntityMethodProcessor(getMessageConverters(), this.requestResponseBodyAdvice));
	resolvers.add(new RedirectAttributesMethodArgumentResolver());
	resolvers.add(new ModelMethodProcessor());
	resolvers.add(new MapMethodProcessor());
	resolvers.add(new ErrorsMethodArgumentResolver());
	resolvers.add(new SessionStatusMethodArgumentResolver());
	resolvers.add(new UriComponentsBuilderMethodArgumentResolver());

	// Custom arguments
	if (getCustomArgumentResolvers() != null) {
		resolvers.addAll(getCustomArgumentResolvers());
	}

	// Catch-all
	resolvers.add(new RequestParamMethodArgumentResolver(getBeanFactory(), true));
	resolvers.add(new ServletModelAttributeMethodProcessor(true));

	return resolvers;
}

流程：https://blog.csdn.net/qq_40244391/article/details/102808162

源码、自定义：https://www.jianshu.com/p/2f633cb817f5 、https://blog.csdn.net/w522301629/article/details/81128630

初始化、加载、时序图：https://blog.csdn.net/CL_YD/article/details/103938905

--------------------------
